Descripción
El sistema FALCON MKII es una solución definitiva para la monitorización global de activos de media tensión.
Este sistema está dedicado a monitorizar un gran conjunto de activos.
El sistema de monitorización y diagnóstico basado en el estado proporcionado por FALCON MKII combina mediciones realizadas con diferentes tecnologías y tipos.
• Sensores UHF
• Onda de campo electromagnético
• Onda acústica
• Temperatura de contacto de las cabinas
• Humedad
PRESTACIONES
. Solución integral para monitorizar la descarga parcial, la temperatura de contacto de la cabina y la humedad
. Diseñado para monitorizar un número elevado de cabinas y/o cables
. No intrusivo
. Instalación centralizada
. Banda ultra-ancha, capacidad de procesamiento integrado rápido
. Adquisición y análisis automáticos de datos de descargas parciales
. Alarmas confiables basadas en la tendencia de cada fenómeno adquirido
CARACTERISTICAS:

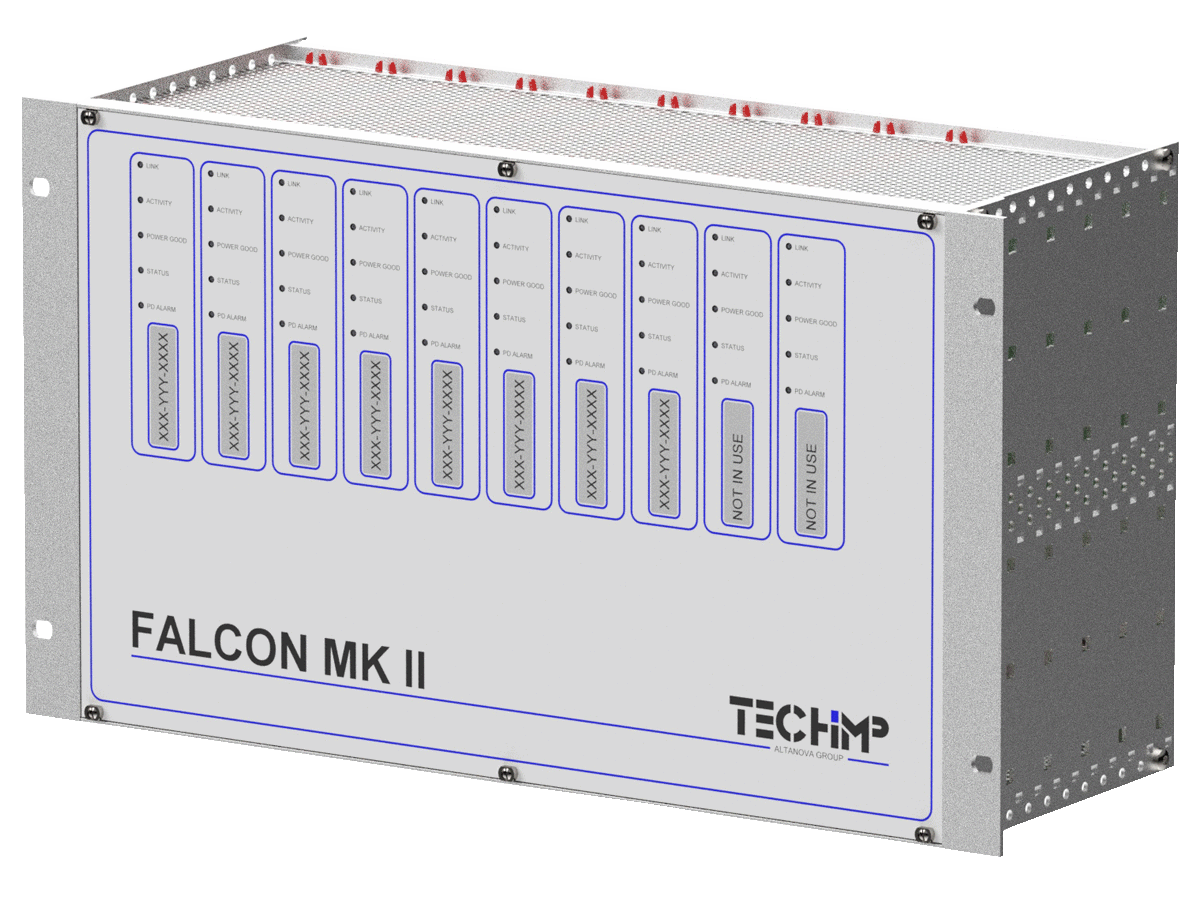

El Falcon MKII es un equipo de adquisición de descargas parciales para activos eléctricos de media tensión.
El equipo puede adquirir, elaborar y almacenar señales de descarga parcial provenientes del campo.
El equipo es modular y puede alojar hasta 40 canales en un módulo estándar de montaje en rack de 19” y 6U, para poder monitorizar hasta 20 cabinas en una subestación de media tensión. El Falcon MKII adquiere formas de onda completas de las señales y las procesa aprovechando la tecnología patentada T/F-Map, capaz de aumentar la relación señal-ruido y de separar diferentes fuentes de señal.
IDENTIFICACIÓN AUTOMÁTICA
Los sistemas FALCON y FALCON MKII de TECHIMP utilizan la tecnología patentada de filtro Mapa T/F. Su innovación clave radica en la forma de adquisición y procesamiento de descargas parciales (DP). Las unidades de TECHIMP emplean una adquisición de banda ultra-ancha que recoge el pico, la fase y la forma de onda de cada pulso de DP. Luego, calculan su contenido temporal y de frecuencia para generar un “mapa T-F”.
Este mapa agrupa pulsos similares en “clústeres”, permitiendo identificar diferentes tipos de descargas y filtrar el ruido mediante el análisis de la forma del pulso, evitando confusiones entre fenómenos superpuestos o ruido.
