Descripción
Una solución combinada para pruebas de transformadores de corriente, tensión y combinados

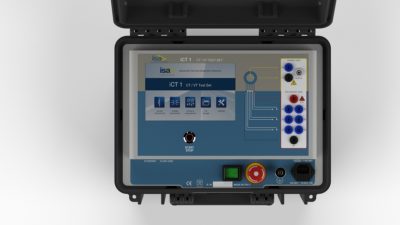

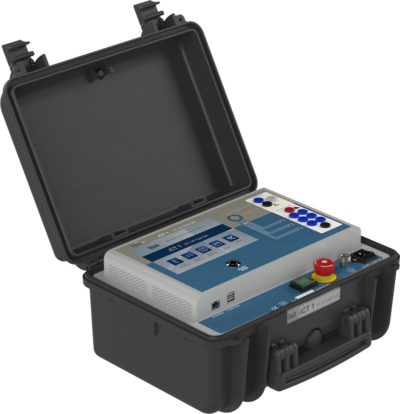

iCT1 es un equipo de pruebas de transformadores de corriente y tensión completamente automático, diseñado específicamente hacerle pruebas a TC, TT y transformadores combinados.
iCT1 garantiza la rapidez de las pruebas, gracias a su caja de conexiones de 6 tomas que permite conectar directamente hasta 6 tomas. De esta manera, la conexión del equipo se realiza una sola vez y no es necesario realizar otras operaciones manuales.
Las principales pruebas que iCT1 lleva a cabo son: relación de transformación y polaridad, comprobación de precisión, curva de saturación, resistencia del devanado y medición de la carga. Todas se llevan a cabo de modo completamente automático, sin la intervención del usuario. Todas las pruebas se llevan a cabo generando corriente y tensión.
Todas las funciones se gestionan con una pantalla táctil LCD de 7’’, a color, diseñada para funcionar en exteriores.
Los resultados de las pruebas se almacenan en la memoria local o en una memoria USB y se pueden copiar en una PC junto con su configuración, utilizando la conexión ethernet (con cable o de forma inalámbrica).
Principales características:
• Diseñado para probar transformadores de corriente, de tensión y combinados
• Rapidez: una sola conexión para realizar todas las pruebas
• Principales pruebas llevadas a cabo: relación de transformación y polaridad, comprobación de precisión, curva de saturación, resistencia de devanado y medición de la carga
• Caja de conexiones integrada de 6 tomas describiendo el comportamiento del TC
• Capaz de probar con una curva de saturación de hasta 2kV y de hasta 30kV aplicando un método indirecto de CC
• Desmagnetizador integrado
• Función de explorador TC: encuentra automáticamente los datos de la placa característica del TC
• Compacto y ligero
• Tecnología patentada
