Descripción
Los sistemas de ensayo de tensión por impulsos se utilizan para ensayar transformadores, cables, cabinas GIS, pararrayos, y otros equipos de alta tensión. Los sistemas de ensayo generan tensiones de impulso tipo rayo (LI, 1.2/50 µs), tensiones de impulso tipo rayo recortadas (LIC, tiempo del frente 1.2 µs, frente, cresta o cola recortados), y tensión de impulso de conmutación (SI, 250/2500 µs) según la IEC 60060-1; así como la IEC 60076-3 para transformadores, y IEC 62067, 60840 y 60502-1 para cables).

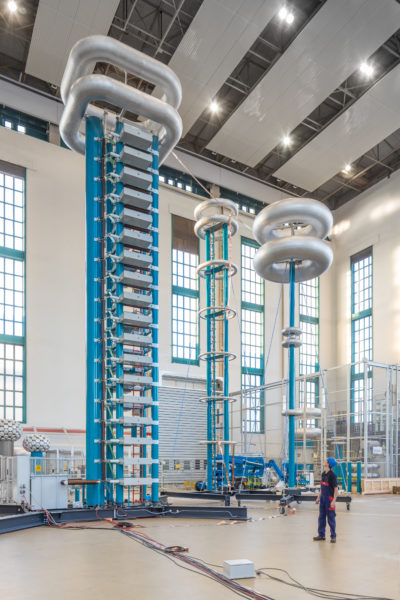

Los sistemas de ensayo de tensión por impulso se suministran para ensayos en fábrica en tres líneas de producto (L, M, y G). Con rangos de tensiones desde 10 kV a 5.700 kV (LI) / 4.500 kV (SI) dependiendo de la línea de producto.
Hay sistemas de ensayo para tensiones hasta 1.900 kV (Li) disponible para ensayos en campo.

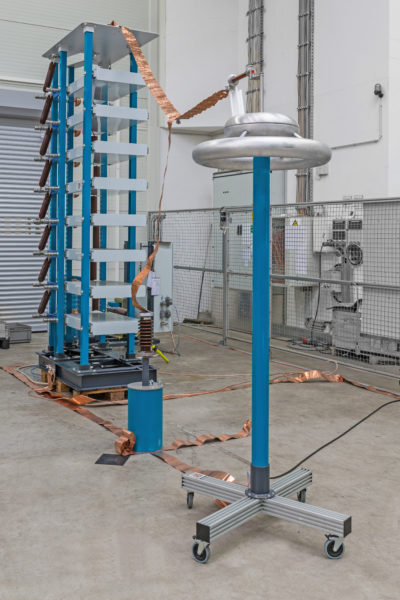

El sistema de ensayo estándar consiste en un generador de tensión de impulsos y tres componentes (divisor de tensión, esferas de nivel de recorte, y corrección de sobretensión). HIGHVOLT ofrece el Punto de Conexión, una solución para ahorrar espacio que combina los tres componentes en un solo dispositivo.
La versión estándar de los sistemas de ensayo van equipados de un registrador de transitorios digital MIAS®. Suministra medidas de tensión precisas y ofrece variadas características para controlar el sistema de tensión a impulsos y también captura y evalúa los valores de medida. El MIAS solo, no permite el control; esto se logr con el software del IPC.
Aplicación:
Para generar tensiones de impulso para ensayar:
. Transformadores
. Cables
. Cabinas (GIS)
. Pararrayos y otros equipos de alta tensión
. Para ensayo de materiales en programas de investigación y formación
. Para ensayos en fábrica y en campo
Ventajas:
. Diseño compacto para ahorrar espacio en la zona de ensayo
. Genera impulsos con un nivel bajo de rebase debido a la baja autoinducción del sistema de ensayo de tensión por impulsos.
. Opción para utilizar el sistema para generar corrientes a impulsos.
. Configuración del generador para la gama de producto G que ahorra tiempo debido a la accesibilidad y almacenaje de las resistencias dentro del generador
. Más posibilidades de ahorrar espacio y tiempo cuando se utiliza en combinación con el Punto de Conexión.
