Descripción

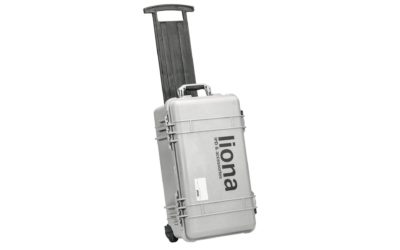

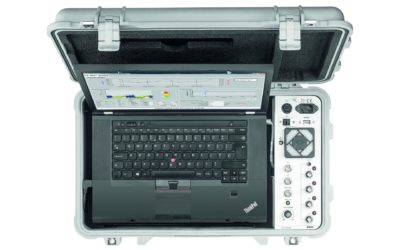

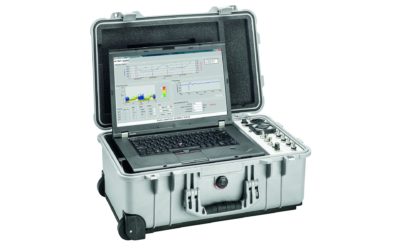

El Liona es un equipo de medición PD en línea portátil que mide y localiza descargas parciales en cables e instalaciones de distribución durante el funcionamiento normal de la red.
Con el liona se puede comprobar, en línea y sin efectuar ninguna desconexión, la existencia de descargas parciales en instalaciones de cables y materiales de servicio eléctricos, así como realizar análisis de tendencias. Tan sólo efectuando una prueba rápida PD (que dura entre 5 y 10 minutos), usted ya puede juzgar el estado actual de su instalación con total fiabilidad. De ese modo, puede saber inmediatamente cuándo debe intervenir y cuándo debe realizar otros trabajos de mantenimiento, por ejemplo mediciones de diagnóstico completas fuera de línea.
NUEVO: Acoplamiento DP VDS VDS-C
El nuevo acoplamiento DP VDS VDS-C ofrece un accesorio adicional e innovador para liona de BAUR que muchos operadores de redes anhelaban: con este pequeño equipo es posible medir descargas parciales en cables de media tensión sin desconectar el tendido de cable.

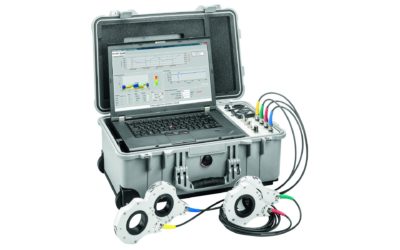

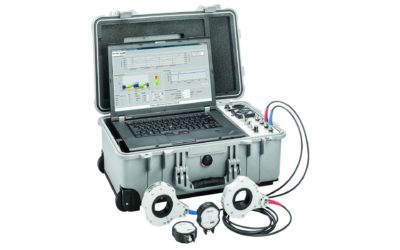

Hasta ahora, los operadores de redes disponían de dos posibilidades para detectar la descarga parcial en cables de media tensión con equipamiento de BAUR: la medición fuera de línea o la medición en línea con sensores HFCT. Sin embargo, para colocar y retirar los sensores HFCT, la mayoría de los cables debían quedar fuera de servicio durante un breve periodo de tiempo. El acoplamiento DP VDS hace que esto sea innecesario, ya que se conecta directamente.
Aplicaciones:
. Prueba rápida PD en línea (normalmente de 5 a 10 minutos por cable): Permite comprobar en varias instalaciones de media y alta tensión la presencia de descargas parciales
. Localización PD en línea: Permite detectar la fuente PD con el transmisor-receptor iPD a lo largo del tramo de cable durante el funcionamiento normal de este
. Monitorización PD durante el ensayo de puesta en servicio de 24 horas en cables de media y alta tensión con tensión de servicio normal (según IEC 60840)
. Monitorización PD periódica mediante sensores instalados en posición fija de tramos de cable críticos a los que no se puede acceder directamente durante el funcionamiento normal (p. ej. en instalaciones industriales)
. Medición de PD sin necesidad de desconectar la línea en ningún momento, ni para colocar los sensores.
Características
. Medición de descargas parciales en cables de media y alta tensión sin interrumpir el funcionamiento de la red
. Identificación y localización de los problemas potenciales antes de que se produzca una avería
. Detección PD sensible en entornos con alto nivel de parásitos gracias al algoritmo de probada eficacia DeCIFer®
. 4 canales de medición simultáneos
. Detección y evaluación PD de forma automática
. Localización PD exacta en el cable para encontrar el punto de avería
. Medición de la longitud del cable integrada en combinación con el transmisor-receptor iPD
. Fácil elaboración de informes de medición
. Funcionamiento por batería o por red integrado
. Equipo compacto, ligero y fácil de transportar
